Конструктивные особенности и назначение серии АИР 112

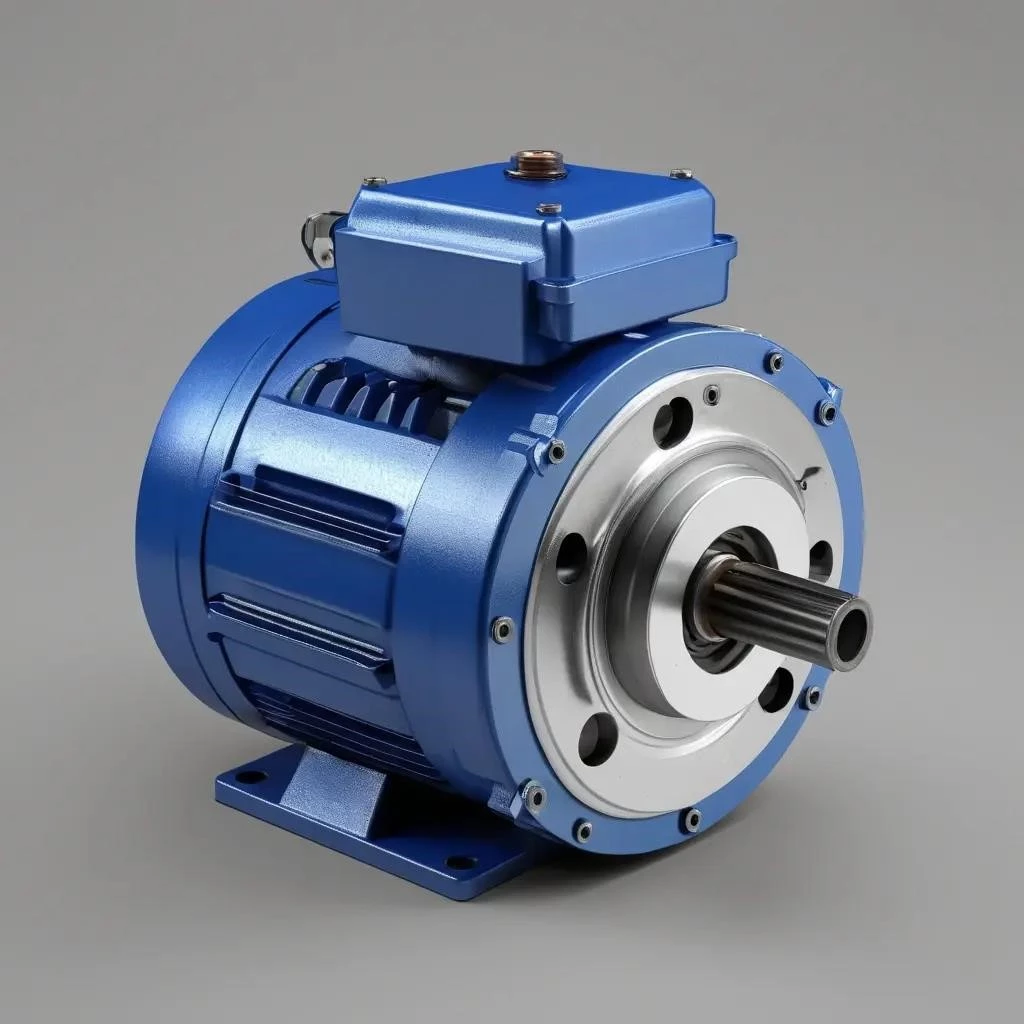

Электродвигатель серии АИР 112 представляет собой асинхронный трехфазный общепромышленный агрегат, предназначенный для привода механизмов в станкостроении, строительстве и сельском хозяйстве. Его технические характеристики и конструктив строго регламентирует ГОСТ, что обеспечивает полную взаимозаменяемость с оборудованием прошлых лет. Основной статор оснащен медной обмоткой, где используется высококачественная медь, обеспечивающая высокую проводимость и устойчивость к перегреву. Вращающийся ротор установлен на надежный подшипник, который снижает уровень вибрации и продлевает срок службы устройства. Корпус изделия может быть выполнен из таких материалов, как серый чугун или облегченный алюминий, влияющих на итоговый вес и теплоотдачу. Степень защиты оболочки соответствует стандартам IP54 или IP55, предотвращая попадание пыли и влаги внутрь. Для передачи крутящего момента используется стальной вал, на котором предусмотрена стандартная шпонка. В верхней части расположена клеммная коробка, в которой скрыта схема подключения и контактная группа.
Варианты монтажного исполнения и фиксации
- IM1081 — традиционное крепление на лапы, подходящее для установки на горизонтальную станину или фундамент.
- IM3081 — монтаж через большой фланец, используемый для прямого сопряжения с редукторами или насосами.
- IM2081, универсальный комбинированный вариант, имеющий одновременно и лапы, и фланец для сложных условий сборки.
Спецификация основных узлов и параметров
| Элемент конструкции | Функциональное описание |
| Высота оси вращения | Базовый параметр, определяющий габаритные и присоединительные размеры агрегата. |
| Полюса | Количество пар полюсов, от которых напрямую зависят обороты в минуту. |
| Обмотка | Система проводников, формирующая пусковой ток и стабильный номинальный ток. |
| Диаметр вала | Стандартизированный размер выходного конца для подбора муфт или шкивов. |
Ответы на популярные вопросы о конструкции
Как материал корпуса влияет на эксплуатацию? Выбирая чугун, заказчик получает повышенную жесткость, тогда как алюминий значительно снижает общую масса изделия. Какие сети подходят для питания? Конструкция позволяет использовать напряжение 380В или 660В, при этом внутри коробки реализуется соединение звезда или треугольник. Где найти точные параметры для монтажа? Перед установкой необходимо изучить чертеж, где указаны все габаритные допуски. Эффективность работы модели определяют кВт мощности, а также показатели КПД и cos φ, заложенные в геометрию статора. Вся информация о модели обычно сведена в таблица на шильдике устройства.
Габаритные и присоединительные размеры корпуса
Корпус асинхронный 112-й серии изготавливается в строгом соответствии с ГОСТ, что гарантирует точность сопряжения с промышленным оборудованием. Главная характеристики геометрии — высота оси вращения, составляющая 112 мм от опорной плоскости основания. Инженерный чертеж изделия фиксирует габаритные параметры длины и ширины станины для проектирования посадочных мест на раме станка. Выходной вал имеет стандартный диаметр вала 32 мм, на который устанавливается стальная шпонка для передачи крутящего момента. Общая масса и вес агрегата зависят от материала исполнения: чугун обеспечивает максимальную жесткость и гашение вибраций, а алюминий снижает нагрузку на несущие конструкции. Сверху или сбоку расположена клеммная коробка, защищенная по стандарту IP54 или IP55 от мелкодисперсной пыли и брызг воды. Трехфазный общепромышленный мотор этой серии легко интегрируется в насосные и вентиляционные установки благодаря унифицированным размерам. Все присоединительные элементы, включая лапы и фланец, имеют выверенные допуски для быстрой сборки без дополнительной подгонки. Внутренние узлы, такие как статор и ротор, определяют внешние габариты защитного кожуха и расположение охлаждающих ребер.
Геометрические параметры 112-го типоразмера
| Конструктивный элемент | Размер (мм) | Функциональное назначение |
| Вылет конца вала | 80 | Длина рабочей части под муфту или шкив |
| Ширина шпоночного паза | 10 | Размер под стальной элемент шпонка |
| Межцентровое расстояние отверстий | 190 | Ширина крепления на лапы по осям |
| Диаметр отверстий в лапах | 12 | Типоразмер крепежного болта или шпильки |
Классификация по методу фиксации на фундаменте
- Крепление IM1081, классический горизонтальный монтаж, при котором используются только лапы.
- Крепление IM3081 — установка через большой фланец на торец редуктора без использования нижних опор.
- Крепление IM2081, комбинированный вариант, сочетающий оба способа крепежа для работы в сложных условиях.
Особенности подбора посадочных мест и защиты корпуса
Как проверить соосность привода по высоте? Измерьте расстояние от центра вала до основания лап, оно должно строго составлять 112 мм. Влияет ли материал станины на габаритные размеры? Нет, чугун и алюминий отливаются по единым стандартам, поэтому все посадочные точки совпадают, меняется только масса. Зачем изучать детальный чертеж перед покупкой? Это необходимо, чтобы убедиться, что клеммная коробка не упрется в детали оборудования при монтаже в ограниченном пространстве. Как защищен корпус от агрессивной внешней среды? Резиновые уплотнения обеспечивают класс IP55, предотвращая попадание влаги на ротор и обмотки. Почему важен диаметр вала 32 мм? Данный стандарт позволяет использовать готовые шкивы и полумуфты без трудоемкой механической расточки. Перед началом работ убедитесь, что в комплекте присутствует таблица с допусками и заводской паспорт изделия.
